HMS Connection Cable | Verbindungskabel

https://www.solabox.shop/web/image/product.template/2183/image_1920?unique=693de6a
Lieferzeit: 7 Tage

0,00 € 0.0 EUR 0,00 €

Not Available For Sale

Diese Kombination existiert nicht.

This product has a minimum order quantity of 0 pieces.

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Ho80CTEF Produktdetails

Bezeichnung: S3-CC-EN40-300

Länge zwischen zwei Connectoren: 3 m

Kabelquerschnitt: 4 mm²

Ausführung: 1-phasig (2P+PE)

Minimaler Biegeradius: 9 cm

Nennstrom bei 55°C: 34 A


Kapazität des AC Strangs

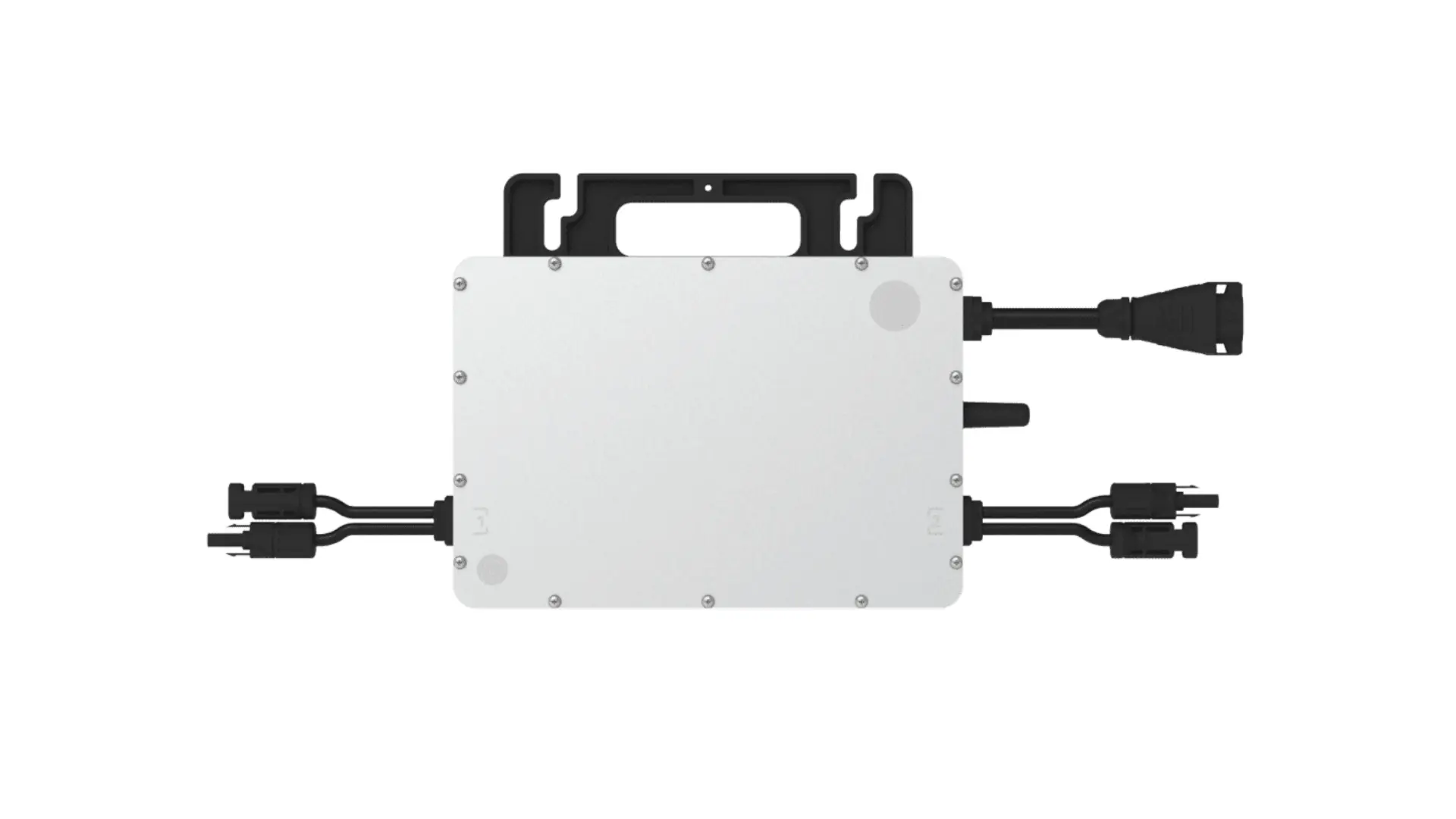

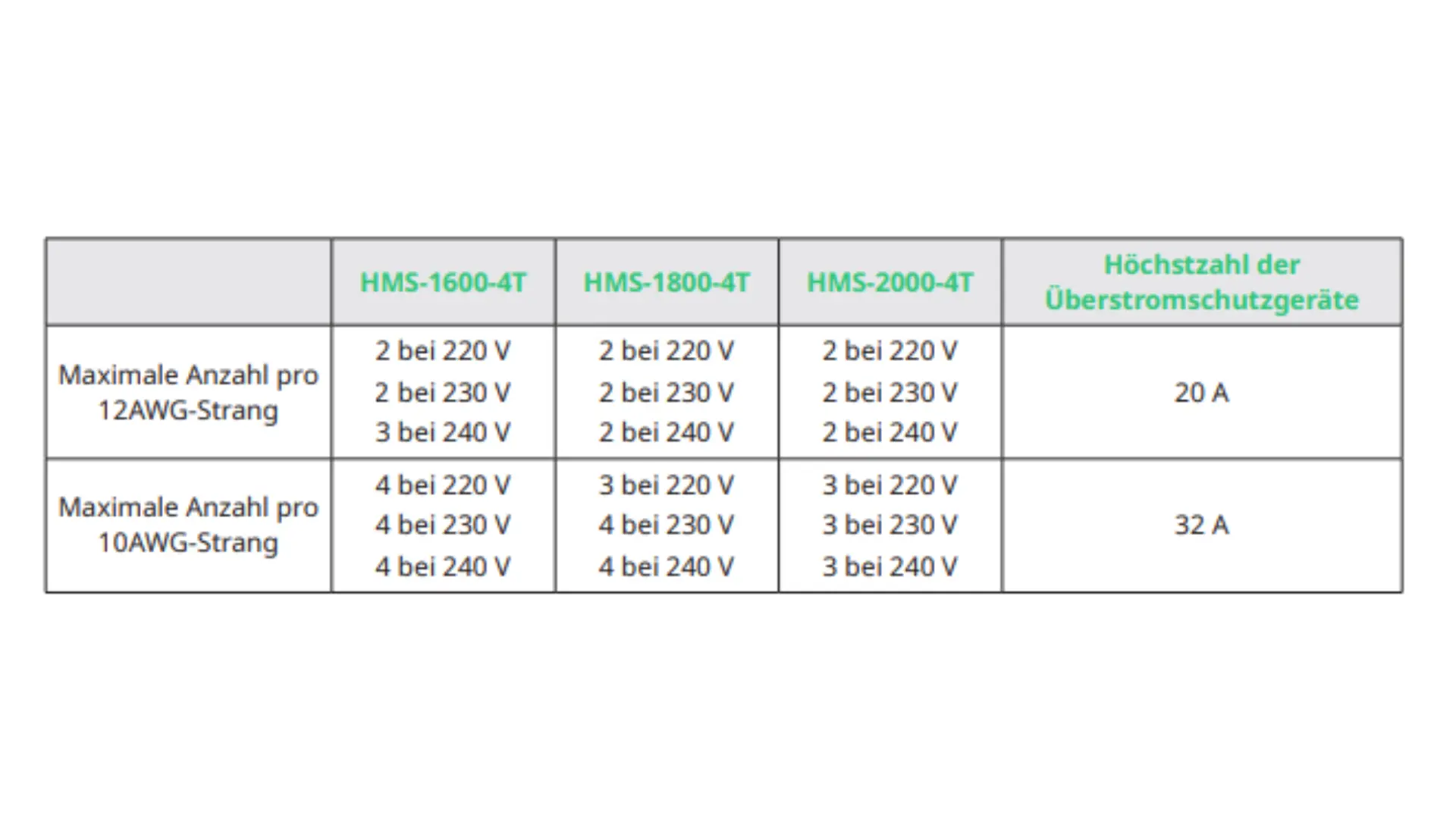

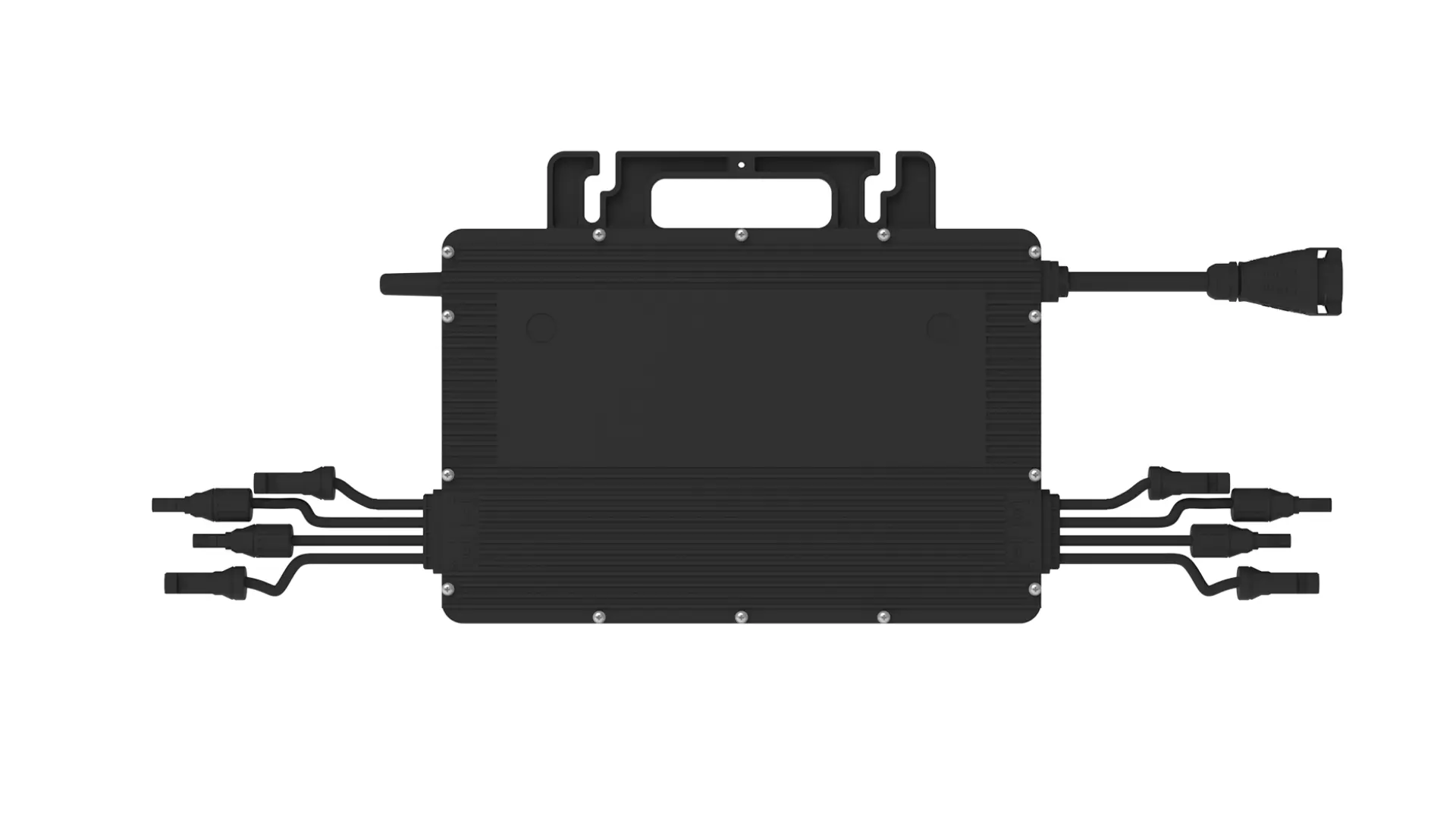

Die Hoymiles-Wechselrichter HMS-1600-4T/HMS-1800-4T /HMS-2000-4T können mit 12 AWG- oder 10AWG-AC-Trunk-Kabeln und dem AC-Trunk-Kabel-Steckverbinder verwendet werden, die von Hoymiles angeboten werden. Die Anzahl der Mikrowechselrichter an jedem 12AWG-AC-Strang darf die unten angegebene Höchstzahl nicht überschreiten.

Da unser Kabel AWG10 ist (4mm²), dürfen maximal nur 2x 1800er WR miteinander verbunden werden

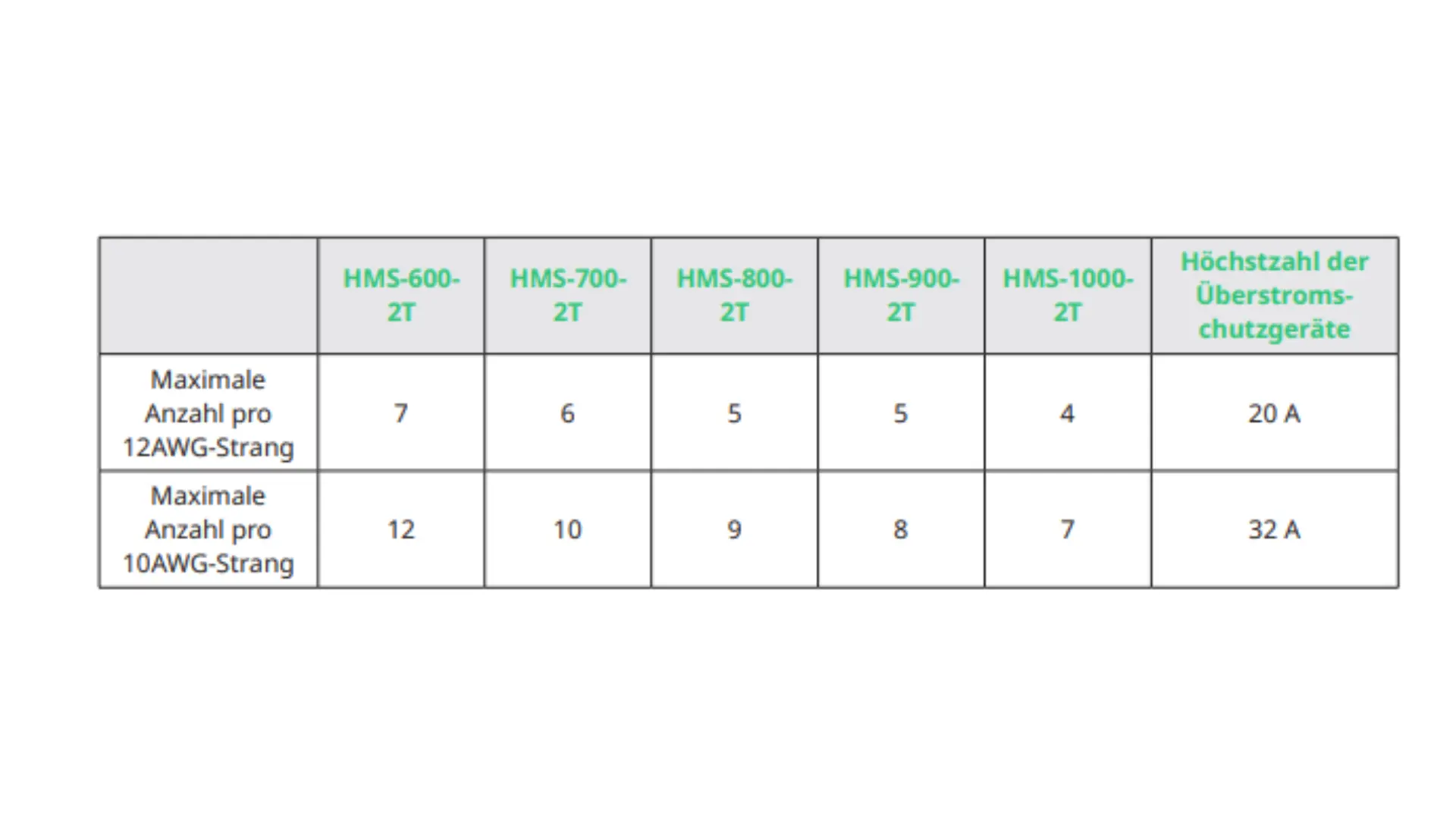

Die Hoymiles Wechselrichter HMS-600-2T/HMS-700-2T/HMS-900-2T/HMS-1000-2T können mit 12AWG- oder 10AWG-AC-Trunk-Kabeln und dem AC-Trunk-Kabel-Steckverbinder verwendet werden, die von Hoymiles angeboten werden. Die Anzahl der Mikrowechselrichter an jedem 12 AWG-oder 10AWG-AC-Strang darf die nebenstehende angegebene Höchstzahl nicht überschreiten.

Da unser Kabel AWG10 ist (4mm²), dürfen maximal 5x 800er WR miteinander verbunden werden

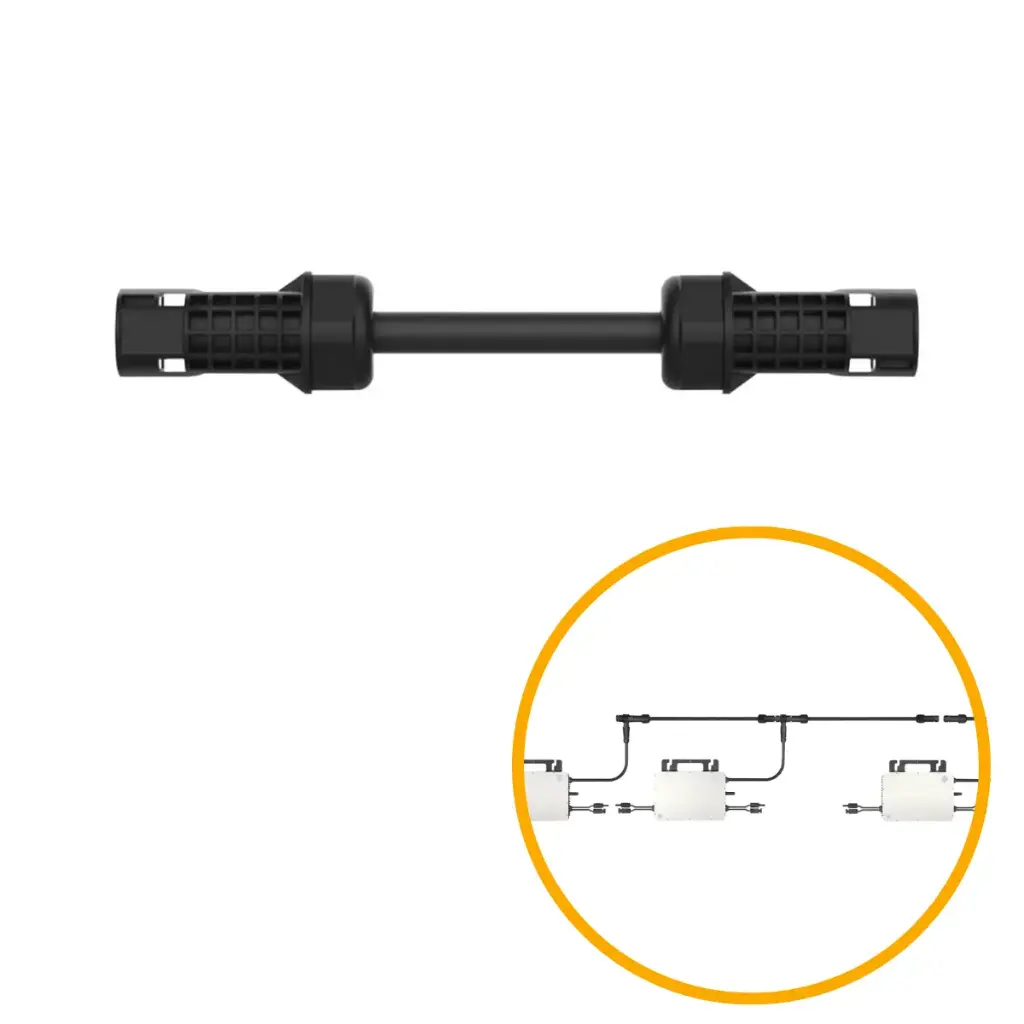

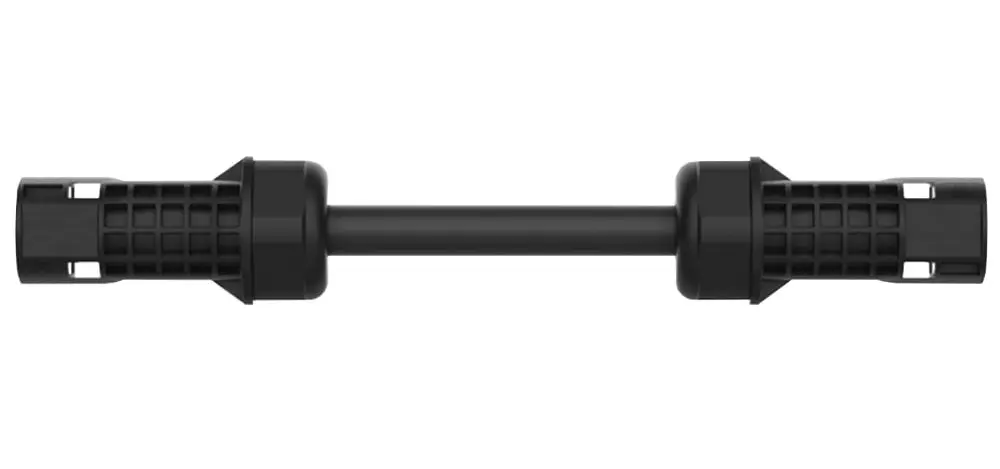

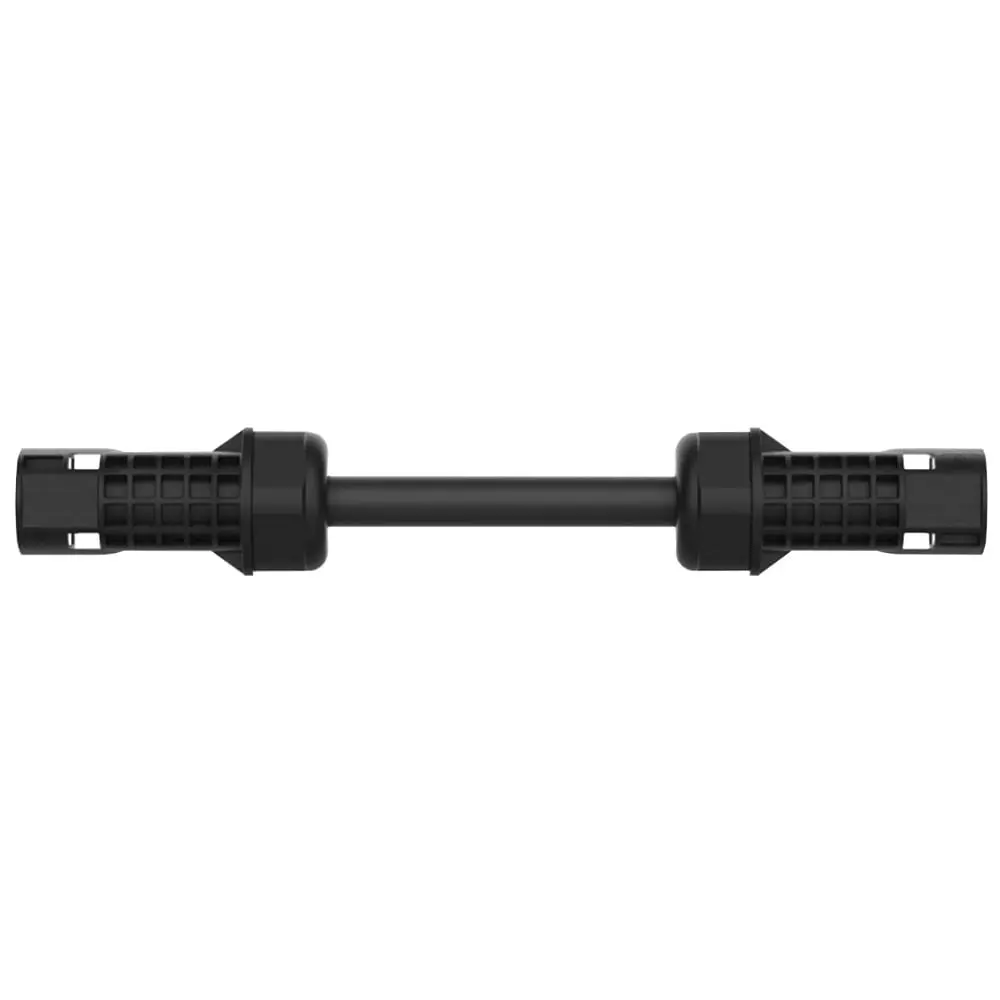

HMS Verbindungskabel

Verwendungszweck:

Wenn mehrere Mikrowechselrichter als "große" PV-Anlage zusammengeschaltet werden sollen, wird dieses HMS Connection Cable benötigt

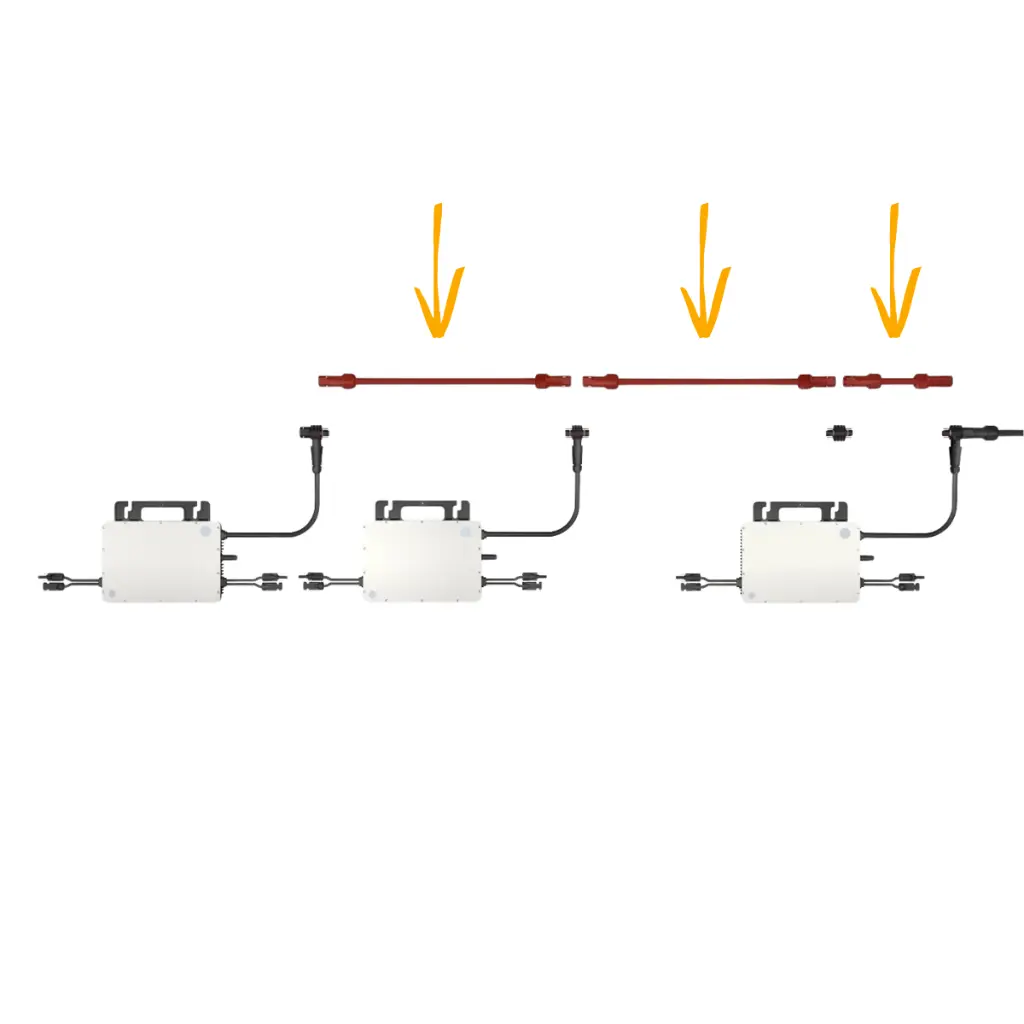

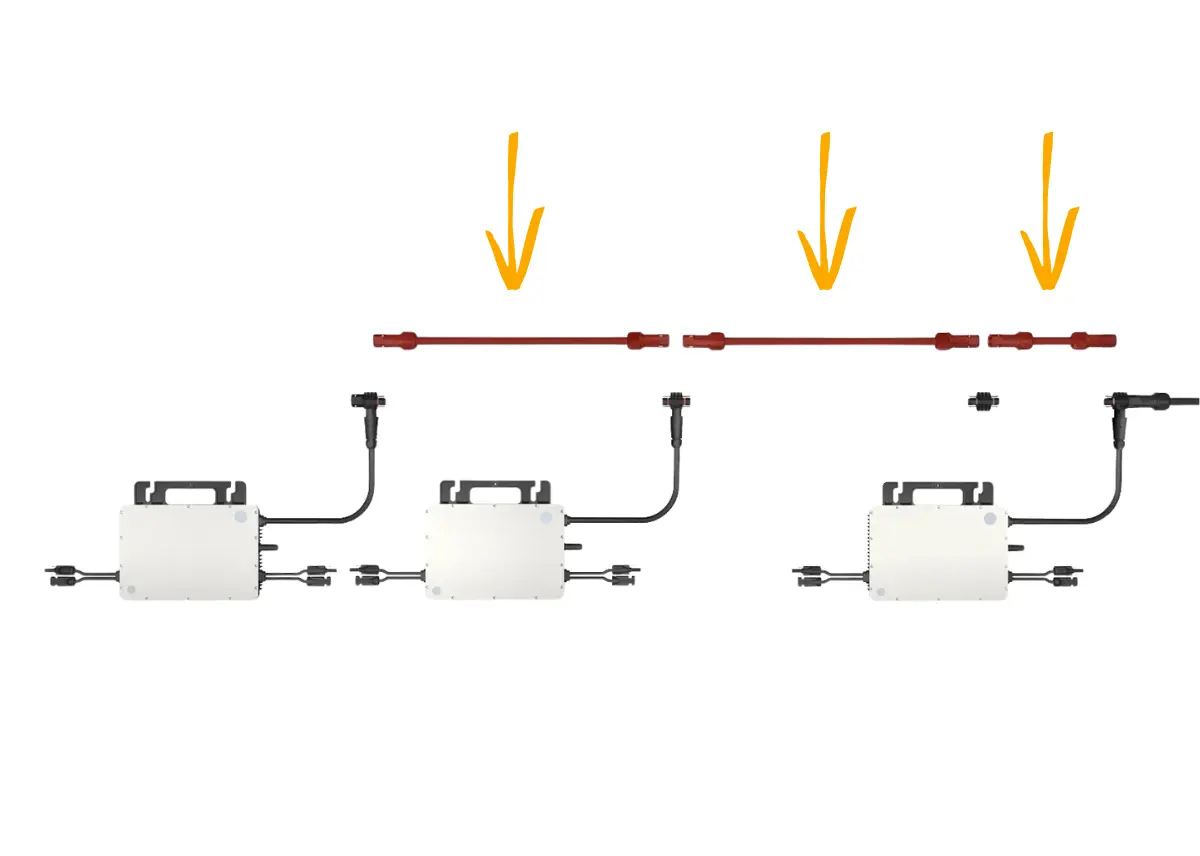

Das HMS Connection Cable verbindet die einzelnen HMS Trunk Connectoren untereinander und stellt somit die "AC-Sammelschienenleitung" dar, so wie im nebenstehenden Bild gezeigt.


Mit unserem angebotenen Kabel (4 mm²) dürfen maximal 5 Mikrowechselrichter vom Typ HMS-800W-2t und maximal 2 Mikrowechselrichter vom Typ HMS-1600-4t miteinander verbunden werden!

Achtung: Nur geeignet für HMS Wechselrichter von Hoymiles, sprich: Nur 1-phasig!

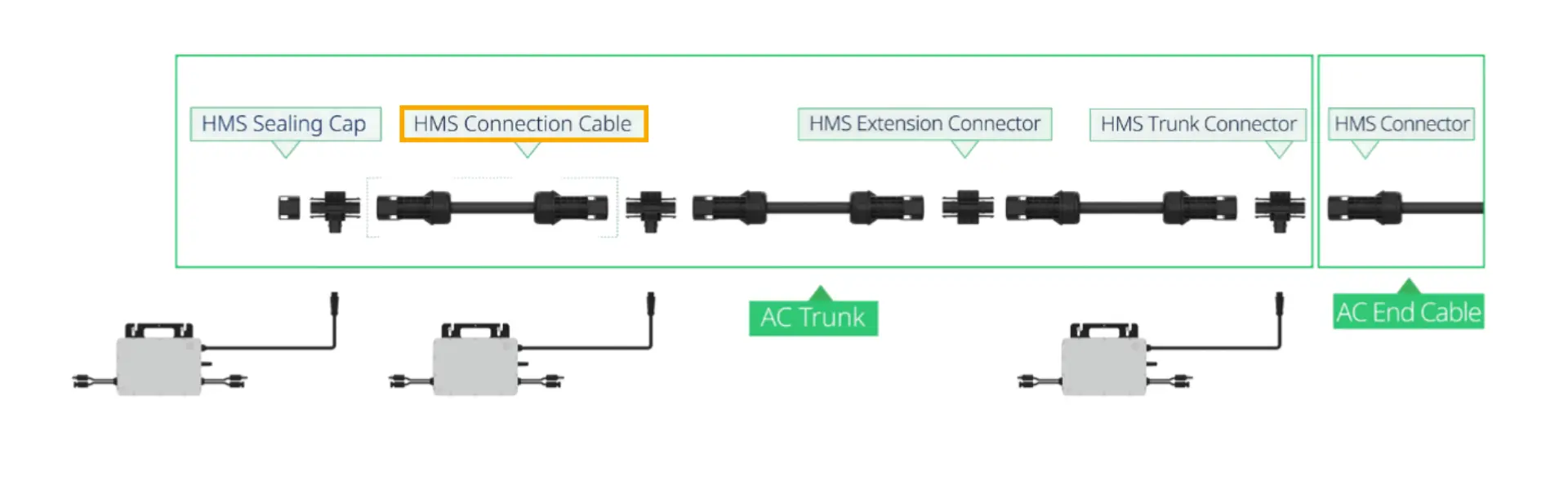

Multi-Mikro-Wechselrichter-System

Falls Sie noch weitere Bestandteile neben dem HMS Connection Cable kaufen möchten, finden Sie hier die Links:

Multi-Mikro-Wechselrichter- System

Hoymiles hat auf seinem YouTube-Kanal ein Video veröffentlicht, das wir dir hier nebenstehend eingebunden haben. Darin siehst du anschaulich, wie zum Beispiel sechs Solarmodule mit drei 800 W Mikro-Wechselrichtern verschaltet werden. Außerdem werden in dem Video alle notwendigen Kleinteile erklärt, die du für ein Multi-Mikro-Wechselrichter-System benötigst.
